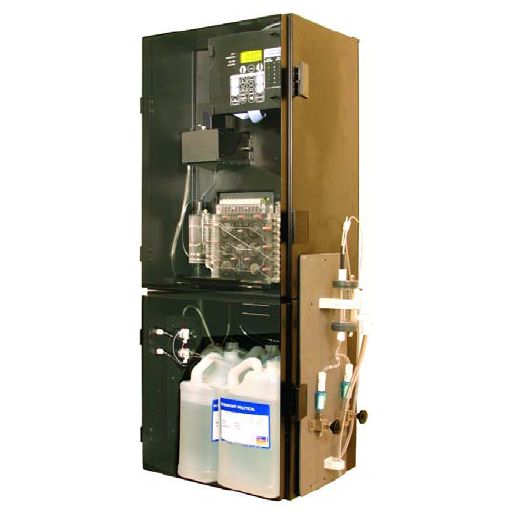

185 Анализатор CFA-3000

Техническая информация и характеристики анализатора 1056

Характеристика / Измеряемый параметр

Кремний

Фосфаты

Гидразин

Натрий

Диапазоны измерения

0-50 мкг/л

0-5 мг/л

0-100 мкг/л

Возможно измерение в больших диапазонах до 1000 мг/л

0.01-1.0 мкг/л

0-100 мкг/л

0-250 мкг/л

0-10.0 мг/л

0.01-10.0 мкг/л

0-500 мкг/л

0-1,0 мг/л

0-20.0 мг/л

0.01-10.0 мкг/л

0-2.0 мг/л

0-200 мкг/л

0-2,5 мг/л

0-25.0 мг/л

1-100 мкг/л

0-5,0 мг/л

0-10 мг/л

0-50.0 мг/л  (в PO4).

10-1000 мкг/л

0-50 мг/л

Метод

Кремнекислота определяется колориметрическим методом в виде кремнемолибденовой кислоты (гетерополярный сини метод); длина волны и длина пути ячейки зависит от диапазона измерения. Анализатор измеряет только молибден-реактивную кремнекислоту.

Фосфат определяется колориметрическим методом в виде фосфорномолибденовой кислоты; длина пути ячейки зависит от диапазона измерения. Анализатор измеряет только ортофосфаты.

Гидразин определяется колориметрическим методом с использованием п-диметиламинобензальдегида.

Потенциометрический с использованием специального электрода.

Метод отбора проб

Из процесса; обновление каждые 12  и более  минут (зависит от применения).

Точность

± 1% от полной шкалы

Предел обнаружения

± 1% от полной шкалы

Эталоны калибровки

Нулевой и полный эталон для каждого диапазона измерения. Погрешность полного эталона ±1%.

Автоматическая калибровка

Нулевая и полная: каждые 72 часа, требуется около 40 мин

Потребление реактивов

5 л каждого реактива каждые 3 месяца

Потребление эталона

1 л эталона и 1 л базового раствора каждые 3 месяца

Требования к образцу

Расход: 10-15 мл/мин (минимум)

Давление: <10 фунт/кв. дюйм изб. (<170 кПа) (переливной стакан должен выпариваться в атмосферу)

Температура: 0-50°C (32-122°F)

Фильтр: В линии забора образца рекомендуется установить фильтр  180-1341-08

Опция многократного отбора образцов

До шести потоков образцов, измеряемых последовательно. Одиночный выход (стандарт): Выход соответствует измеряемому образцу. Маркер потока указывает начало каждого нового потока.

Многоканальный выход (дополнительно): Каждый образец имеет свой выход. Выход сохраняет последнее значение при переключении анализатора на следующий поток образца

Дисплей

Светодиодный однострочный; 4 1/2 разряда; вывод в единицах концентрации. Для многоканальной опции на дисплее отображается последнее значение до получения стабильного значения нового потока.

Индикаторы состояния

Для указания течи, неисправности светодиода источника, остатка часов до проведения технического обслуживания, и выполнение калибровки; для многоканальных анализаторов, светодиодные индикаторы состояния указывают на поток образца, для которого отображаются данные

Условия окружающей среды

Устанавливать в чистом помещении. Температура окружающей среды: 10-45°C (50-113°F). Избегайте колебаний температуры более ±5°C (10°F) за 12-часовой период. Влажность:

5-95% (без конденсации). Для использования в помещении.

Габаритные размеры

Высота корпуса анализатора: 654 мм

Высота корпуса с реактивам: 464 мм

Ширина: 457 мм включая петли

Глубина: 406 мм включая задний монтажный кронштейн

Выходы

4-20 мА или 0-5 В постоянного тока (неизолированные). Опционально изолированный выход.

Требования по нагрузке для выхода 4-20 мА: 450 Ом

(минимум), 1200 Ом (максимум).

Требования нагрузки для выхода 0-5 Vdc: 10кОм (минимум).

Выходы не масштабируются. Диапазон выходов соответствует диапазону измерения.

Параллельный выход для принтера. Стандартно для многопоточных приборов. Дополнительно для однопоточных приборов.

RS232C выход стандартный для многопоточных приборов, и дополнительно для однопоточных приборов.

Аварийные сигналы

Общие параметры: Сигнализации процессов для потоков 1 - 6, обнаружение течи, неисправность светодиода, выполняется калибровка.

Поток 1: отдельные реле сигнализации высокого и низкого уровня;

Контакты имеют номинал 2 A при 250 VAAC или 3 A при 30 Vdc; вкл/выкл время задержки 1 мин.

Потоки 2 - 6 (опция многоканального выхода): Для каждого потока имеется отдельное реле сигнализации; устанавливается высокий или низкий уровень сигнализации; контакты имеют номинал только постоянного тока:

100 Vdc (максимум), 10 VA (максимум), 1,0 А (максимум – только несущий), 0,5 А (максимум - коммутируемый); вкл/выкл время задержки 1 мин

Требования по размещению

Настенный монтаж: Допускается 18 дюймов (457 мм) с одной стороны  для доступа к задней панели. Допускается 12 дюймов (305 мм) с другой стороны для доступа к панели ввода-вывода и переливному дозатору.

{0>Panel mounting:<}100{>Панельный монтаж:<0} {0>Allow 12 in. (305 mm) on both sides for access to input/output panel and over- flow sampler.<}100{>Оставить 305 мм с обеих сторон для доступа к панели ввода/вывода и переливу образца.

Вес

117 фунтов (53 кг). Прибавить 27 кг для полного веса реактивов и эталонов.

Масса анализатора при поставке: 67 кг

Масса реагентов при поставке: 64 фунтов (29 кг).

Для работы на три месяца

Электропитание

Стандартное: 115 VAC (±10%), 60 Гц, 3 А

Дополнительное: 230 VAC(±10%), 50 Гц, 1,5 А
