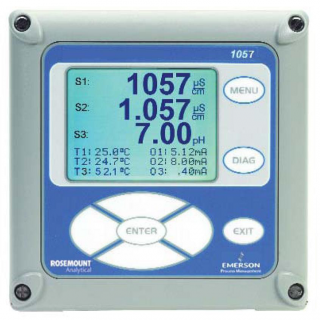

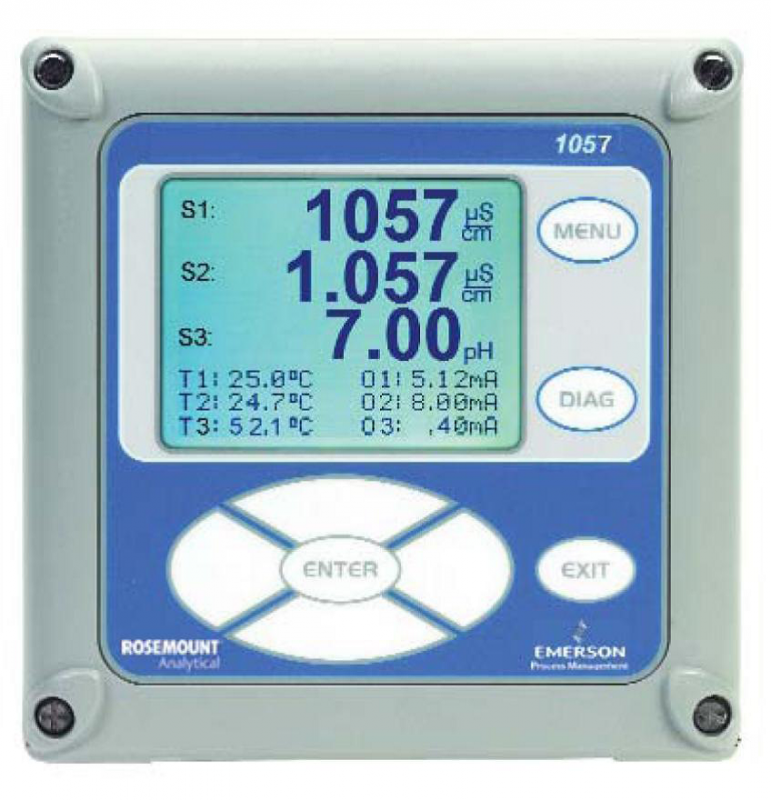

Универсальный трансмиттер анализа воды модели 1057

Трансмиттер модели 1057 имеет три входа с датчиков и четыре токовых выхода, что позволяет снизить расход на один контур и экономит панельное пространство.

Отправить запрос

Общее описание прибора
Технические характеристики

Трансмиттер модели 1057 имеет три входа с датчиков и четыре токовых выхода, что позволяет снизить расход на один контур и экономит панельное пространство.

Плата ввода pH-сигнала поддерживает измерения pH, ОВП, и измерения с помощью ионоселективных электродов (ИСЭ).

Плата ввода сигнала проводимости поддерживает измерениепроводимости и удельного сопротивления, определение общего содержания растворенных твердых веществ, солености, а также позволяет строить графики процентной концентрации для специальных приложений.

Благодаря модульной конструкции, платы ввода сигналов можно заменять на месте, что упрощает изменение конфигурации. Для удобства во время настройки и калибровки на экране всегда отображаются данные измерения в реальном времени.

К стандартным конструктивным особенностям можно отнести изолированные входы, 7 встроенных языков, четыре токовых выхода 4–20 мА, 4 сигнальных реле.

Анализатор имеет встроенный предусилитель с технологией SMART для электрохимических аналоговых датчиков.

Техническая информация и характеристики прибора
Материал корпуса	Поликарбонат. NEMA 4X/CSA 4
Пыле- и влаго- защищенность	IP65
Отверстия для кабелепроводов	Можно использовать фитинг ½ дюйма или PG13.5.
Дисплей	Монохромный графический жидкокристаллический дисплей. Разрешение 128 х 96 пикселей. Задняя подсветка экрана. Активная площадь дисплея: 58 x 78 мм (2.3 x 3.0 дюймы).
Окружающая температура и влажность	От 0 до 55 C, относительная влажность от 5 до 95 % (без конденсации).
Температура хранения	от -20 до 60 °С
Питание	Опционально	02	24 VDC и 4 реле
		03	Переключаемое AC 85-265VAC, 50/60 Гц, 4 реле сигнализации
Реле	С перекидным контактом (тип C), однополюсные на два направления (SPDT), залитые эпоксидной смолой.
Вход	До трех электрически изолированных входов сигналов с датчиков.
Выходы	Четыре электрически изолированных токовых выхода 4-20 мА или 0-20 мА. Возможность наращивания. Максимальная нагрузка: 550 Ом.
Точность токового выхода	± 0,05 мА при 25 °C
Характеристики клеммных соединений	Разъем питания (3 вывода): провода калибра 24-12 AWG. Клеммные колодки на сигнальной плате: провода калибра 26-16 AWG. Разъемы токовых выходов (4 вывода): провода калибра 24-16 AWG. Клеммные колодки сигнальных реле: провода калибра 24-12 AWG.
Вес/отгрузочный вес	(округлен до 0,5 кг): 1,5 /2,0 кг
Размеры	155 x 155 x 131 мм
